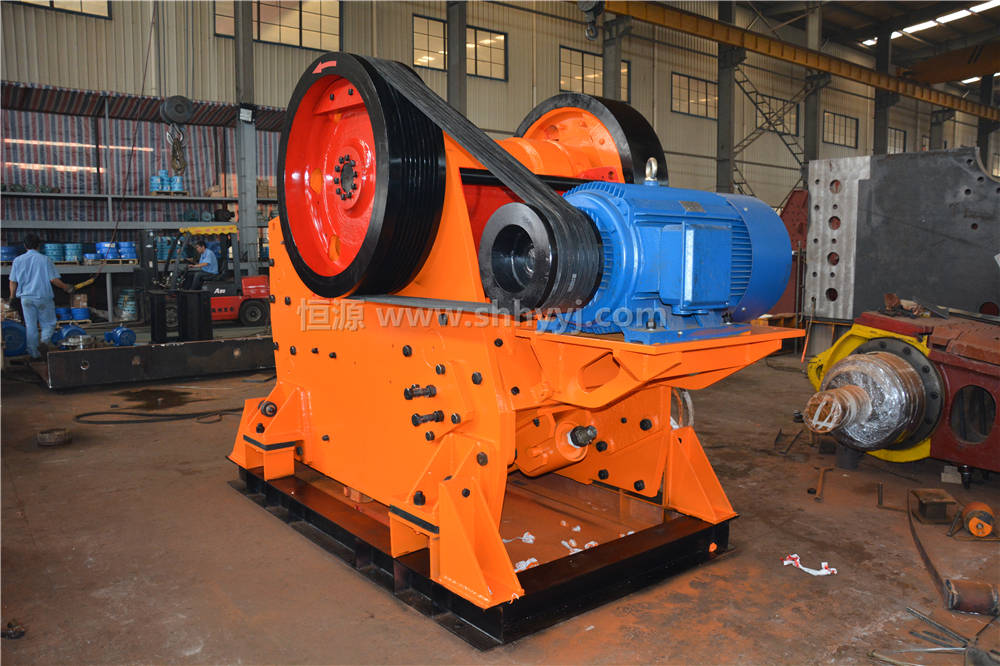

上海恒源“山碎”牌颚式破碎机结构简介和工作原理

　　“山碎”牌颚式破碎机结构特征：

　　上海恒源“山碎”牌颚式破碎机与中、粗碎破碎机类同，主要由机架、动颚、偏心轴、固定颚板、肘板、活动颚板、调整座等零件组成。

　　固定颚板借压紧螺栓紧固在机架前墙上，活动颚板则借助压块压紧在动颚上。当颚板磨损后（通常下端磨损较甚），可倒置后继续使用。肘板除起支承动颚，使其按一定运动轨迹运行外，当破碎腔内进入不能破碎的外来异物而使载荷剧增时，起保险作用。即通过自身断裂切断载荷，保护其它零件不受损坏。调整座可在机架两侧的滑槽中前后移动，调整座及机架后墙间有一组调整垫片，调整座调节后借塞铁压紧。调整螺栓顶开调整座，改变垫片厚度即可调整排料口宽度，获得产品所需粒度。拉紧弹簧装置，是用来保证颚式破碎机整个运动工作时弹簧预压力不宜过大，只要能消除肘板与动颚、调整座间冲击响声即可。动颚上装有护板，是防止给料对动颚的冲击损伤，延长动颚的使用寿命和保证轴承等机件的顺利拆卸。

　　“山碎”牌颚式破碎机工作原理：

　　电机通过三角带经槽轮驱动偏心轴，使动颚作往复运动，从而将进入破碎腔内的物料予以破碎，经破碎后的物料借自重由排料口排除。
